spl.audio Diamond (schwarz)
2.699,- €
Stck
Abzgl. 2% Rabatt (-53,98 €) bei Vorabüberweisung = 2.645,02 €
inkl. 19% MwSt.
VersandkostenfreiVersandkosten & Gewicht
Lieferung in 3-14 Werktagen
Artikel-Nr.:
41646
Der Premium-DAC mit VOLTAiR-Technologie.
Diamond ist der ideale DAC und Vorverstärker für alle, die Musik ausschließlich von digitalen Quellen wiedergeben. Diamond bietet Anschlussmöglichkeit für sechs digitale Quellen und eine externe Word-Clock. Die überragende VOLTAiR-Technologie, in Kombination mit dem Premium-DAC, lässt digitale Zuspieler in neuen Klangdimensionen vorspielen. Die analoge Lautstärke-Regelung sorgt auch bei niedrigen Lautstärken für hochaufgelöste Dynamik.
Alles unter Kontrolle
Die Lautstärke wird mit einem massiven, aus Aluminium gefrästen, Drehknopf eingestellt. Das Alps RK27 „Big Blue“-Potentiometer vermittelt ein angenehmes „Löffel im Honig“ Drehgefühl.
Quell der Freude
Es können bis zu 6 (!) digitale Stereoquellen an den Diamond angeschlossen werden.
Diamond bietet je einen Stereo USB- und AES-Eingang sowie je zwei optische und koaxiale Stereo-Eingänge. Über USB kann sowohl PCM-Audio als auch DSD-Audio gewandelt werden.
PCM-Audio wird im S/PDIF-Format sowohl koaxial (Cinch), optisch (Toslink F06) als auch symmetrisch (AES/EBU) empfangen.

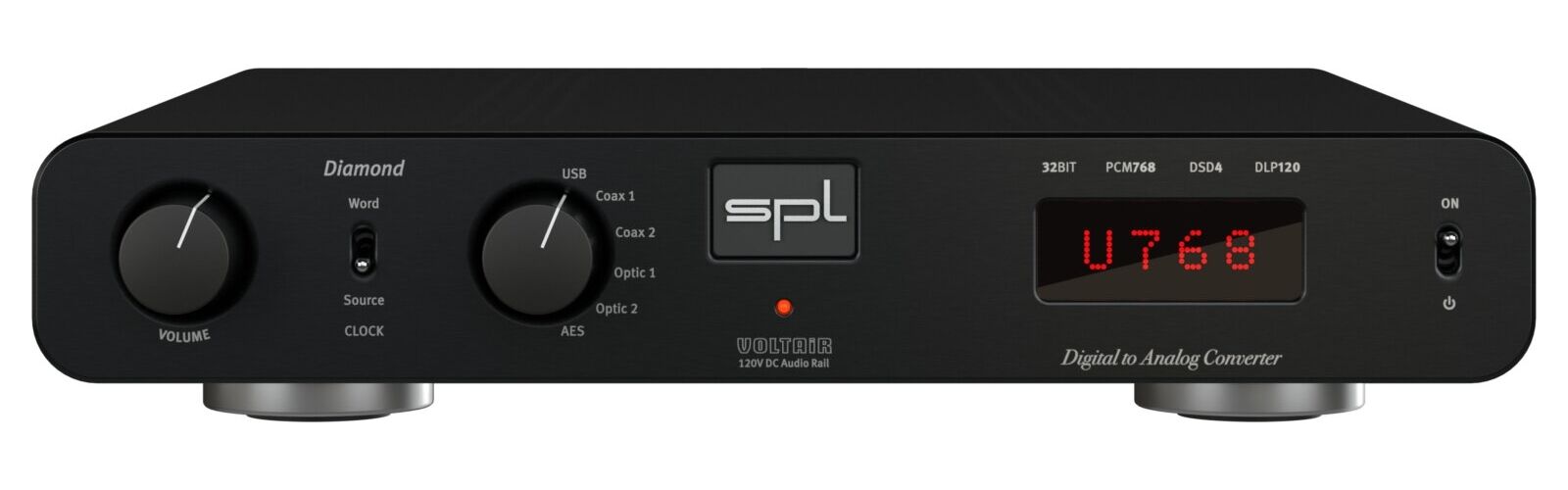

Die Quellenauswahl erfolgt über den Auswahlschalter auf der Front. Der ausgewählte Eingang wird auch im Punkt-Matrix-LED-Display angezeigt: USB, COA1, COA2, OPT1, OPT2 oder AES.
Nach ca. zwei Sekunden wird im Display die gewählte Clock-Quelle sowie die detektierte Abtastrate angezeigt.
Immer im Takt
Diamond kann sich nicht nur auf den im digital zugespielten Quell-Signal integrierten Takt synchronisieren.
Als Spezialist für digitale Zuspieler bietet Diamond einen Word-Clock-Eingang. Über den Schalter CLOCK kann die Quelle des Taktsignals gewählt werden.
Source = Diamond synchronisiert sich zum digitalen Takt im Quell-Signal.
Word = Diamond synchronisiert sich zum am WORD IN anliegenden digitalen Takt.
Gut informiert
Der DAC übernimmt automatisch die Abtastrate und Auflösung der digitalen Wiedergabequelle. Ganz egal ob ein Streamer, Computer, ein CD-Spieler oder eine externe Word-Clock angeschlossen ist.
Die detektierte Abtastrate und die gewählte Clock-Quelle wird im Punkt-Matrix-LED-Display angezeigt.
U768 steht zum Beispiel als Akronym für ein Clock-Signal im USB-Stream mit einer Abtastrate von 768 kHz.
Alles geregelt – oder lieber Slave Thru?

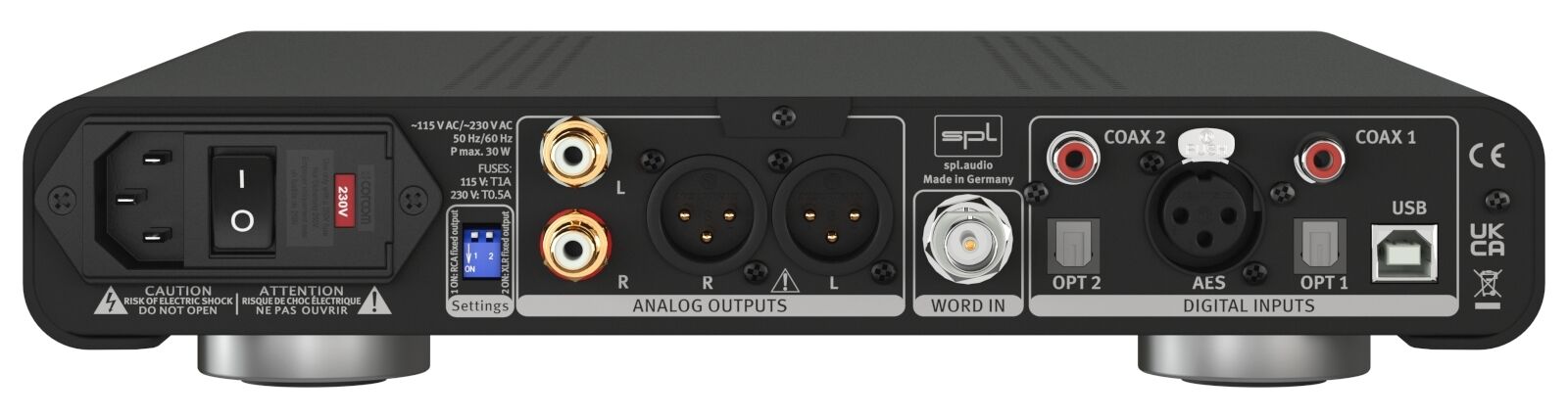

Diamond besitzt zwei Stereo-Ausgangspaare zum Anschluss von Endstufen oder aktiven Lautsprechern. Ein Ausgangspaar mit XLR-, das andere mit Cinch-Ausgängen. An beiden liegt das gleiche Ausgangssignal, welches durch den Lautstärke-Regler auf der Front im Pegel geregelt wird, an.
Mittels DIP-Schalter auf der Geräterückseite kann die Lautstärke-Regelung für beide Ausgänge individuell aus dem Signalweg geschaltet werden. So kann zum Beispiel ein Kopfhörerverstärker mit eigener Lautstärke-Regelung an einen der Ausgänge angeschlossen werden.
DAC768v2 – Der SPL Referenz-DAC in der neusten Revision!
Als Wandler-Chip im Digital/Analog-Wandler kommt in der neusten Version des SPL DAC „DAC768v2“ der hochgelobte AKM AK4493 SEQ VELVETSOUNDTM Premium-DAC Chip zum Einsatz, der dank seiner Architektur feinste Klangdetails reproduziert. Er glänzt mit noch niedrigeren Verzerrungswerten und noch größerem Dynamikumfang als sein Vorgänger.
Er wandelt PCM-Audio mit einer Auflösung von 32 Bit und einer Abtastrate von bis zu 768 kHz, was der 16-fachen CD-Auflösung entspricht. Auch Direct Stream Digital wird bis zu einer Auflösung von DSD4 bzw. DSD256 unterstützt. Der DAC768v2 hat die neuste Version des Spartan FPGA – den Spartan 7 – an Bord. Er bietet im Gegensatz zum kleineren SPL DAC „DAC768xs“ nicht nur einen AES/EBU Digital-Eingang, sondern auch den neuen, optimierten SPL SLP120 mit VOLTAiR-Technologie.
SLP120 (Super Low-Pass)
Jedes Signal, das von einem DAC-Chip in die analoge Welt geleitet wird, muss durch ein Tiefpass-Filter (Low-Pass) gefiltert werden. Im Gegensatz zu allen anderen DACs dieser Welt, kommt bei unseren analogen Tiefpass-Filtern SPL VOLTAiR-Technologie zum Einsatz, was ein Plus an Dynamik, Headroom und Klang bringt. Das speziell auf den neuen SPL DAC768v2 optimierte Filter trägt den Namen SLP120 (Super Low-Pass).
Der DAC im Diamond ist mit dem SLP120 ausgestattet – einem analogen „Super Low-Pass“-Filter mit VOLTAiR-Technologie.
Die VOLTAiR-Technologie
Die 120V-Technologie ist unsere Referenztechnologie. Sie ist weltweit einmalig im Audio-Bereich, denn sie arbeitet mit einer Gleichspannung von 120 Volt. Dies entspricht der vierfachen Betriebsspannung von IC-basierten Halbleiter-Operationsverstärkern. Diese unübertroffene Technologie bezeichnen wir in unserer Professional-Fidelity-Serie als VOLTAiR-Technologie.
Eine möglichst hohe Audioqualität benötigt eine möglichst hohe Audio-Betriebsspannung.
Die 120V-Technologie arbeitet mit +/- 60 V. Um eine so hohe Spannung verarbeiten zu können, haben wir spezielle proprietäre Operationsverstärker entwickelt, die mit einer Gleichspannung von +/- 60 V arbeiten können – die SPL 120V-SUPRA-Operationsverstärker. Diese hohe Spannung würde konventionelle Bauteile und Operationsverstärker zerstören.
Die 120V-Technologie erzielt außergewöhnliche technische Spezifikationen und klangliche Vorteile. Technisch betrachtet, bezüglich Dynamikumfang, Rauschabstand und Übersteuerungsfestigkeit. Klanglich betrachtet, bezüglich Detailreichtum und einem absolut entspannten Hörvergnügen.
Das „120V“ im Namen der Technologie hat übrigens nichts mit der lokalen Netzspannung aus der Steckdose zu tun. Hier geht es um die Betriebsspannung im Gerät, mit der die Audiosignale verarbeitet werden.
Die Netzspannung aus der Steckdose wird im geräteinternen Linear-Netzteil mit Ringkerntransformator auf die benötigte Sekundärspannung transformiert. Gleichrichter wandeln diese Wechselspannung in die im Audio-Gerät benötigten Gleichspannungen.
VOLTAiR setzt sich aus den Begriffen Volt und Air zusammen.
Volt ist die Einheit der elektrischen Spannung und Air das englische Wort für Luft.
VOLTAiR steht symbolisch für die aus der hohen Audio-Spannung resultierende, gefühlt grenzenlose Dynamik.
Technische Details:
Analoge Ausgänge; XLR (symmetrisch), RCA
- Maximaler Ausgangspegel (0 dBFS = max. +15 dBu): 32,5 dBu
- Ausgangsimpedanz: 75 Ω
- Frequenzgang (0 dBu): 10 Hz – 100 kHz
- Übersprechen (0 dBu, 1 kHz): -108 dB
- THD & N (0 dBu, 1 kHz): 0,001 %
- Rauschen (A-bewertet): -102 dBu
- Dynamikumfang (0 dBFS = +15 dBu => 117,3 dB): 134,5 dB
Digitale Eingänge, DAC 768
- AES/EBU (XLR), PCM-Abtastraten: 44,1/48/88,2/96/176,4/192 kHz
- Coaxial SPDIF (Cinch), PCM-Abtastraten: 44,1/48/88,2/96/176,4/192 kHz
- Optisch SPDIF (Toslink F06), PCM-Abtastraten: 44,1/48/88,2/96/ mit Glasfaser <1m 176,4/192 kHz
- USB (B), PCM-Abtastraten: 44,1/48/88,2/96/176,4/192/352.8/384/705,6/768 kHz
- USB (B), DSD over PCM (DoP), Abtastraten: 2,8 (DSD64), 5,6 (DSD128), 11,2 (DSD256) MHz
- 0 dBFS kalibriert auf: 15 dBu
Interne Stromversorgung; Linear-Netzteil mit geschirmtem Ringkerntransformator
- Betriebsspannung für analoge Audio-Elektronik: +/- 60 V
- Betriebsspannung für Relais und LEDs: + 12 V
Netzteil
- Netzspannung (wählbar, siehe Sicherungskammer): 230 V AC / 50; 115 V AC / 60 Hz
- Sicherung für 230 V: T 0,5 A
- Sicherung für 115 V: T 1 A
- Leistungsaufnahme: max. 40 VA
- Stand-By Stromaufnahme: < 0,3 W
Maße & Gewicht
- W x H x T (Weite x Höhe inkl. Füße x Tiefe): 278 x 57 x 300 mm
- Gewicht des Geräts: 3,15 kg
- Versandgewicht (inkl. Verpackung): 5,35 kg
