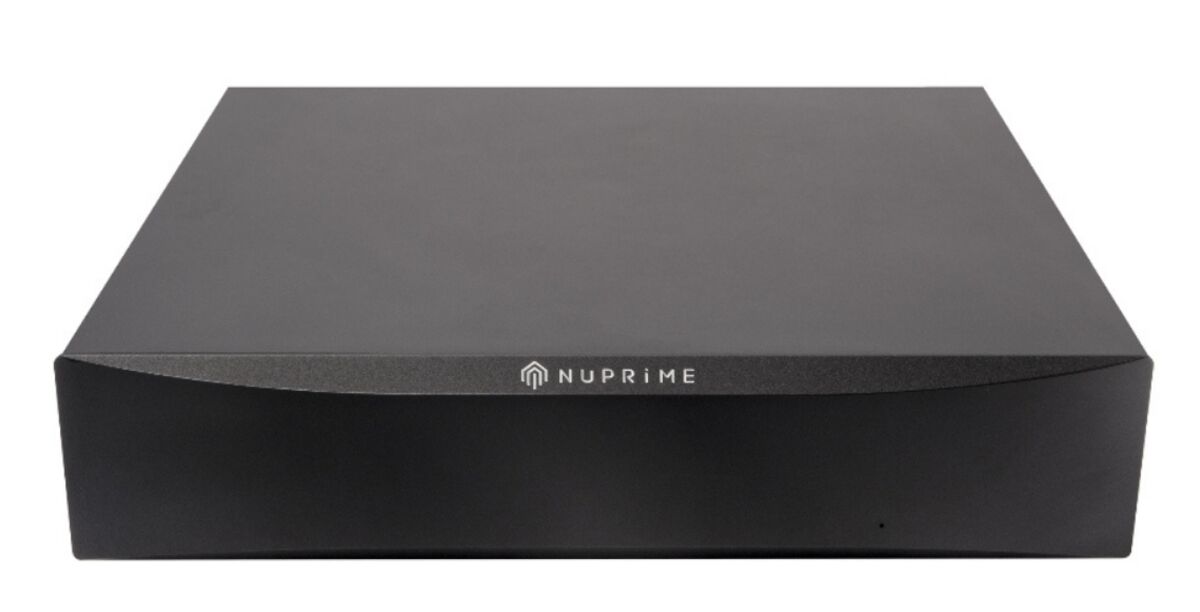

Der SW-9X ist ein hochwertiger Gigabit-Ethernet-Netzwerk-Switch mit 8 Ports und integriertem rauscharmer Netzteil, AC-Filterung sowie Erdungsabschirmung. Ziel des SW-9X ist es, Netzwerkstörungen zu reduzieren und dadurch die Signalqualität zu verbessern. Durch die Minimierung von Schaltungs- und Netzteilrauschen sowie den Einsatz eines speziell abgestimmten TCXO-Taktsystems liefert der SW-9X ein besonders präzises Netzwerksignal für eine stabile und störungsarme Musikdatenübertragung.

Features

Aktive Gleichtakt-Rauschunterdrückung

Eine Stromaufbereitungstechnologie, wie sie in hochwertigen Audio-Systemen und präziser Elektronik eingesetzt wird, um elektromagnetische Störungen (EMI) und Hochfrequenzstörungen (RFI) im Stromnetz zu reduzieren. Das System analysiert kontinuierlich vorhandene Störsignale und erzeugt ein Gegensignal mit identischer Amplitude, jedoch entgegengesetzter Phase. Durch diese destruktive Interferenz werden unerwünschte Störungen wirkungsvoll reduziert. Das Ergebnis ist eine sauberere Stromversorgung und ein stabileres Betriebsumfeld für empfindliche Audio- und Netzwerktechnik.

Mehrstufige Stromfilterung & Spannungsaufbereitung

Das NuPrime Ultra-Low-Noise Power Engine Netzteil arbeitet mit integriertem AC-Stromfilter. Eine hochisolierende Gleichtaktdrossel am AC-Eingang reduziert Störungen aus dem Stromnetz sowie von anderen angeschlossenen Geräten oder Stromsystemen.

TCXO-Taktgenerator (25 MHz)

Der temperaturkompensierte TCXO-Quarzoszillator bietet eine deutlich höhere Frequenzstabilität als herkömmliche Taktgeneratoren in Standard-Netzwerk-Switches. Dadurch werden Jitter und Frequenzschwankungen reduziert und ein besonders präzises sowie phasenrauscharmes Taktsignal erzeugt.

Acht vergoldete Gigabit-Ethernet-Ports

Die speziell optimierten Portabstände minimieren gegenseitige Signalbeeinflussungen und sorgen für eine stabile und störungsarme Netzwerkverbindung.

Takt- & Stromversorgungssystem

Der SW-9X verfügt über drei vollständig getrennte interne Spannungsversorgungen:

• 12V
• 3,3V
• 1,1V

Jede Spannungsversorgung nutzt einen Hochgeschwindigkeits-Buck-Converter für:

• hohe Effizienz
• schnelle Reaktionszeiten
• extrem geringes Ausgangsrauschen

TCXO-Taktsystem (25 MHz)

Eliminiert unerwünschte Frequenzen und erzeugt ein besonders sauberes und präzises Taktsignal mit extrem geringem Phasenrauschen.

Stromversorgung für den TCXO-Taktgenerator

Mehrstufige Stromfilterung reduziert Störungen in mehreren Frequenzbereichen, darunter:

• 10 MHz
• 100 MHz
• 1 GHz

Dadurch erhält das TCXO-Modul eine besonders saubere Spannungsversorgung.

Stromversorgung des Switch-Systems

Ultra-rauscharme Spannungsregelung mit Unterstützung eines breiten Eingangsspannungsbereichs.

AC-Netzfilter

Die hochisolierende Gleichtaktdrossel am AC-Eingang reduziert elektrische Störungen anderer Netzwerkgeräte oder Stromsysteme.

Exklusives NuPrime-Netzteilmodul

Breitbandiges AC/DC-Netzteilmodul mit:

• stabiler Spannungsversorgung
• geringem Ripple-Rauschen
• integrierter Schutzschaltung
• Aluminium-Kühlkörper

Weitere Ausstattung

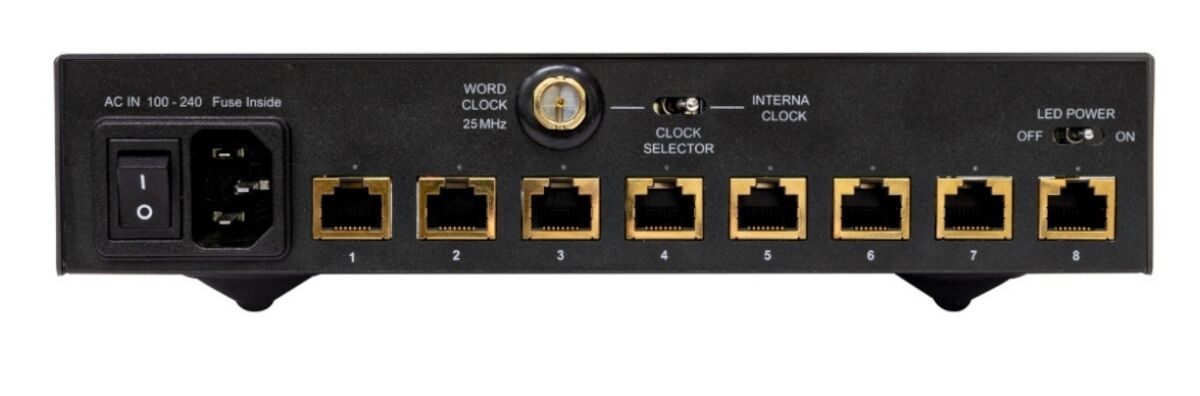

• Externer Clock-Eingang (vergoldet, 25 MHz)
• Umschalter für interne/externe Clock
• LED-Schalter zur Aktivierung/Deaktivierung der LAN-Port-LEDs

Empfohlene Konfiguration

Für optimale Performance empfiehlt NuPrime:

• den SW-9X direkt mit dem Router zu verbinden
• alle Netzwerk-Audio-Komponenten ebenfalls am SW-9X anzuschließen

Technische Daten

Netzwerk

• 8 × vergoldete 100 / 1000 Base-T Ethernet-Ports

Schnittstellen

• Clock-Eingangsschalter ×1 (intern / extern)
• BNC-Anschluss für externen 25-MHz-Word-Clock-Eingang
• NuPrime TCXO-Clock-Modul
• Schalter für LAN-Port-LEDs

LED-Anzeigen

• 1 × Power-LED (blau)
• 8 × Port-Status-LEDs
  • Dauerlicht = verbunden
  • Blinken = aktiv
  • Grün = 1000 Mbps
  • Orange = 100 Mbps

Clock-System

• Haupttaktgenauigkeit: 0,1 ppm bei 25 °C

Rauschisolierung

Hauptstromkreis

• 17,78 dB @ 100 MHz ×2

Clock-Generator-Schaltung

• 20,79 dB @ 100 MHz ×2

Gehäuse

• Aluminiumgehäuse

Temperaturbereich

Betrieb

• 0 ~ 30 °C

Lagerung

• -20 ~ 70 °C

Luftfeuchtigkeit

Betrieb

• 10 % ~ 90 % RH (nicht kondensierend)

Lagerung

• 5 % ~ 95 % RH (nicht kondensierend)

Stromversorgung

• IEC (AC) 100–240V, 50/60Hz

Abmessungen & Gewicht

Produkt

• 55 × 235 × 281 mm (H × B × T)
• 2 kg

Verpackung

• 80 × 390 × 360 mm (H × B × T)
• 3,8 kg
