Komplettes 4-Aktuatoren-Motionsystem mit 3DOF, 150 mm Hub, bis zu 300 mm/s Geschwindigkeit und über 1G Beschleunigung.

Das MOZA HMA150 Haptic Motion System bringt echte Bewegung in anspruchsvolle Sim-Racing- und Flugsimulator-Cockpits. Das Komplettsystem besteht aus vier HMA150 Motion-Aktuatoren und den erforderlichen Komponenten zum Aufbau eines leistungsfähigen 4-Aktuatoren-3DOF-Motionsystems.

Die vier Aktuatoren bilden Heave, Pitch und Roll ab und übertragen damit vertikale Bewegungen, Nickbewegungen sowie seitliche Neigungen direkt auf das gesamte Cockpit. Mit 150 mm maximalem Hub, bis zu 300 mm/s Geschwindigkeit, mehr als 1G Beschleunigung und zusätzlichen Vibrationseffekten bis 200 Hz verbindet das HMA150 große Cockpitbewegungen mit fein aufgelöstem haptischem Feedback.

Vier Aktuatoren.
3DOF Motion.
Volle Bewegung im Cockpit.

Komplettes System mit vier Aktuatoren

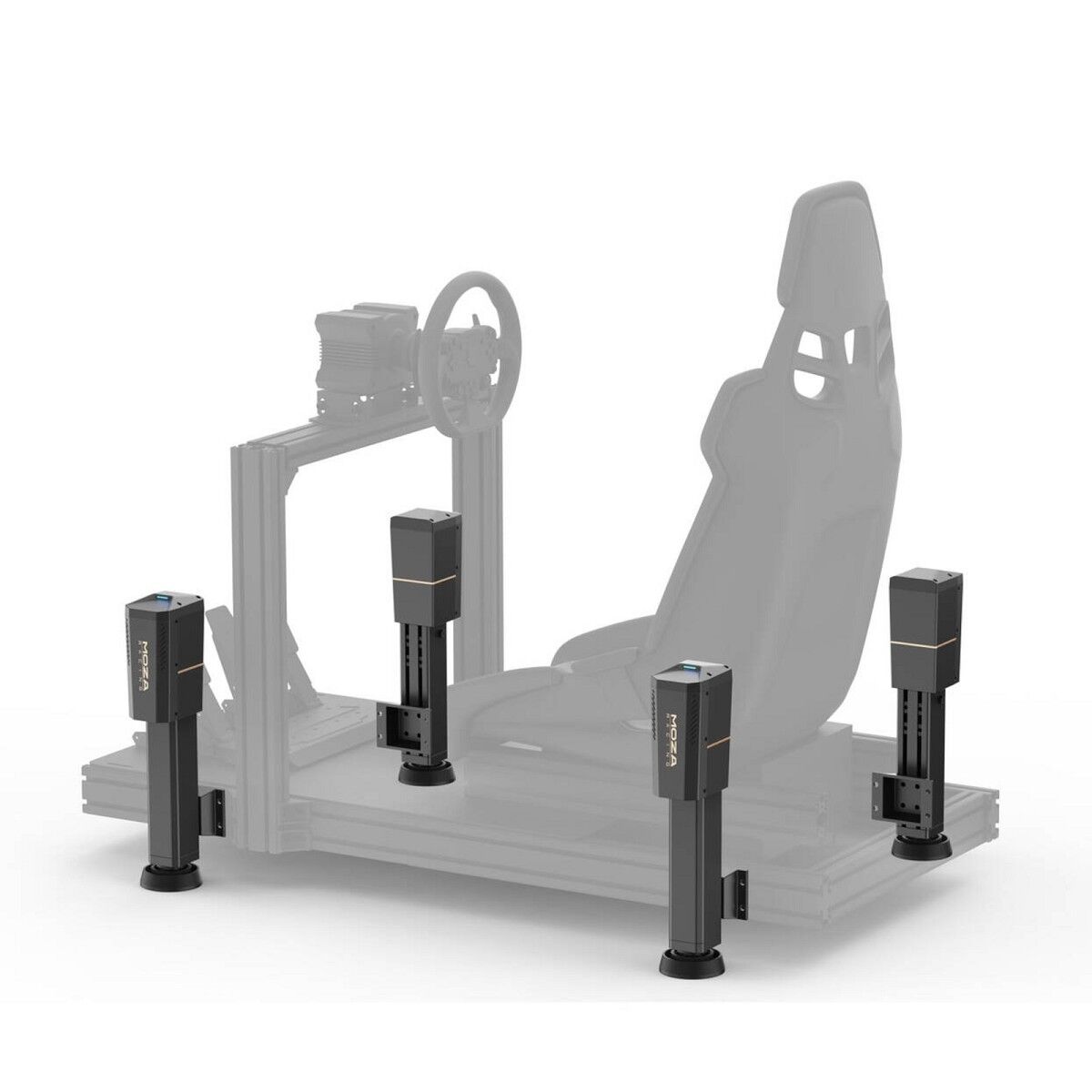

Das HMA150 wird als komplettes Motion-System mit vier HMA150 Aktuatoren geliefert. Die vier Aktuatoren werden an den entsprechenden Positionen des Cockpits montiert und bewegen das gesamte Rig passend zu den Telemetriedaten der Simulation.

Das System arbeitet mit 3 Freiheitsgraden (3DOF):

• Heave: vertikale Auf- und Abbewegung
• Pitch: Neigung nach vorne und hinten
• Roll: seitliche Neigung nach links und rechts

Der vierte Aktuator dient dabei nicht als zusätzlicher Freiheitsgrad, sondern ermöglicht eine stabile Vierpunkt-Aufstellung mit hoher Tragfähigkeit.

150 mm Bewegungsbereich

Mit einem maximalen Aktuator-Hub von 150 mm bietet das HMA150 einen großen Bewegungsbereich. Im kompletten System sind vertikale Bewegungen von bis zu ±75 mm möglich.

Bewegungsbereich

• Heave: ±75 mm
• Pitch: ±7,59°
• Roll: ±12,04°
• maximaler Aktuator-Hub: 150 mm

Bis zu 300 mm/s Geschwindigkeit

Die Aktuatoren erreichen eine maximale Geschwindigkeit von 300 mm/s. Dadurch kann das System schnell auf Veränderungen im Fahrzeug reagieren und beispielsweise Bodenwellen, Curbs, Lastwechsel und andere Fahrzeugbewegungen unmittelbar auf das Cockpit übertragen.

Bei einer Systemlast von 250 kg erreicht das HMA150 eine maximale Beschleunigung von über 1G bei bis zu 300 mm/s. Selbst bei einer Belastung von 350 kg sind noch bis zu 0,45G und 150 mm/s möglich.

Motion und haptisches Feedback

Neben den großen Bewegungen des gesamten Cockpits erzeugt das HMA150 auch hochfrequente Vibrationen von 0 bis 200 Hz.

Dadurch können zusätzlich zu Heave, Pitch und Roll auch feinere Effekte und Fahrbahninformationen haptisch wiedergegeben werden. Das Motion-System verbindet damit großflächige Cockpitbewegungen mit detailliertem Vibrationsfeedback.

Hohe Tragfähigkeit

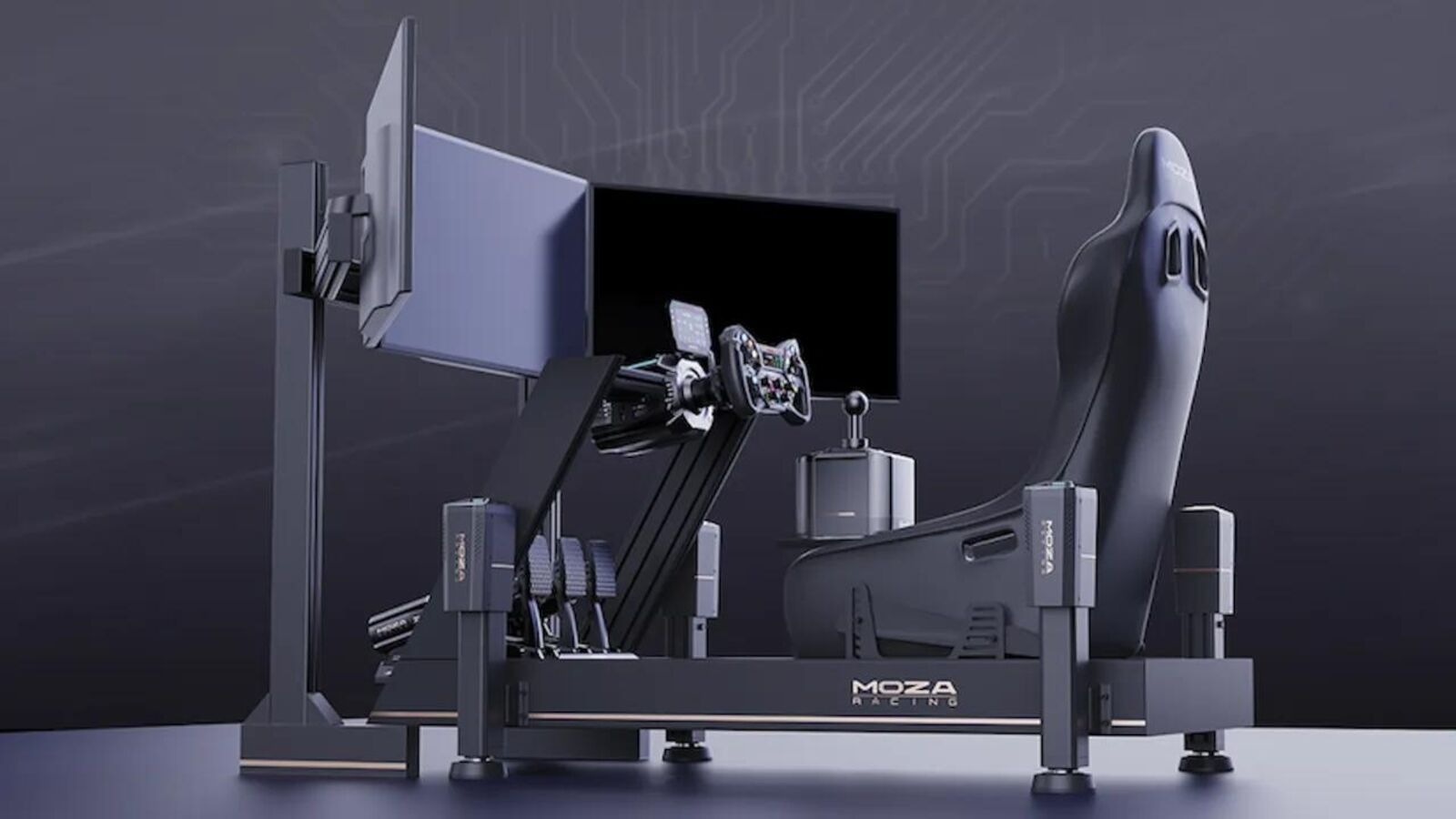

Das komplette System mit vier Aktuatoren unterstützt eine maximale Nutzlast von 350 kg. Damit eignet sich das HMA150 auch für umfangreich ausgestattete Aluminiumprofil-Cockpits mit Sitz, Direct-Drive-Wheelbase, Pedalen und weiterer Sim-Racing-Hardware.

Leistungsdaten

Servo-Motor und Kugelgewindetrieb

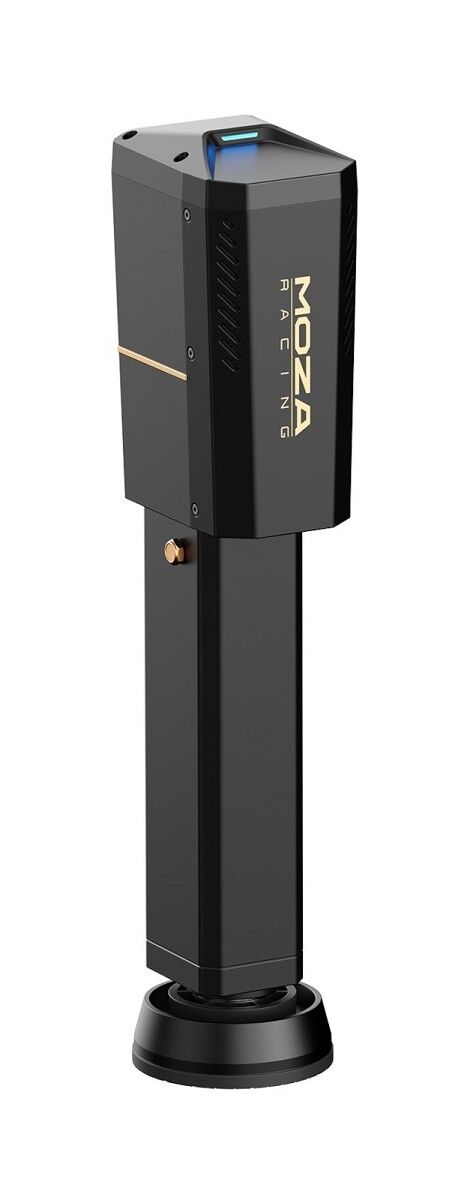

Jeder HMA150 arbeitet mit einem leistungsstarken Elektromotor und einem präzisen Kugelgewindetrieb. Die Konstruktion ermöglicht schnelle Reaktionen und kontrollierte Bewegungen bei gleichzeitig hoher Kraft.

Jeder einzelne Aktuator erreicht eine Spitzenkraft von 180 kgf.

Leiser Betrieb

Trotz der hohen Bewegungsleistung wurde das HMA150 auf einen vergleichsweise leisen Betrieb ausgelegt. Bei maximaler Geschwindigkeit und Beschleunigung gibt MOZA einen Betriebsgeräuschpegel von maximal 55 dB in einem Meter Entfernung an.

48-V-Niederspannungssystem

Das HMA150 setzt auf eine 48-V-DC-Stromversorgung. Die Eingangsspannung von 110 bis 220 V AC wird auf die für das Motion-System benötigten 48 V DC umgesetzt.

Die Nennleistungsaufnahme des kompletten 4-Aktuatoren-Systems beträgt 1.500 Watt.

MOZA Motion Manager

Die Konfiguration des Motion-Systems erfolgt über den MOZA Motion Manager. Mit der Software lassen sich Bewegungscharakteristik und Motion-Effekte individuell an Simulation, Fahrzeug und persönliche Vorlieben anpassen.

Zusätzlich unterstützt das System AI Motion, wodurch dynamisches Motion-Feedback auch bei unterstützten Spielen ohne native Telemetrie ermöglicht wird.

Für Racing und Flight Simulation

Das HMA150 wurde nicht ausschließlich für Sim-Racing entwickelt. Durch die Darstellung von Heave, Pitch und Roll eignet sich das System ebenfalls für anspruchsvolle Flugsimulator-Setups.

Damit kann ein entsprechend ausgestattetes Cockpit sowohl Fahrzeugbewegungen als auch Flugbewegungen physisch auf den Fahrer beziehungsweise Piloten übertragen.

Technische Highlights

• komplettes Haptic Motion System
• 4 HMA150 Motion-Aktuatoren
• 3DOF-Motionsystem
• Heave, Pitch und Roll
• 150 mm maximaler Hub
• bis zu 300 mm/s Geschwindigkeit
• über 1G maximale Beschleunigung
• 0–200 Hz Vibrationsfrequenz
• bis zu 180 kgf Spitzenkraft pro Aktuator
• bis zu 350 kg maximale Nutzlast
• Elektromotor mit Kugelgewindetrieb
• Aluminiumlegierung / Kunststoff
• 48-V-DC-System
• MOZA Motion Manager
• AI Motion
• für Sim-Racing und Flight Simulation geeignet

Technische Daten

Lieferumfang

• 4 × MOZA HMA150 Haptic Motion Actuator
• erforderliche Komponenten zum Aufbau des 4-Aktuatoren-Motionsystems
• Emergency Stop / Not-Aus
