Neues Terrain, neue Evolution

Der SS-1 Pro / SS-1 ist ein audiophiler Netzwerk-Switch, der von Matrix Audio speziell für HiFi-Streaming-Anwendungen entwickelt wurde. Im Gegensatz zu herkömmlichen Netzwerk-Switches wurde dieses Produkt gezielt auf die Anforderungen hochwertiger Audiosysteme abgestimmt. Dazu gehören umfassende Optimierungen der Stromversorgung, des Taktsystems, der Kühlung sowie der Bauteilauswahl – alles mit dem Ziel einer verlustfreien Übertragung hochauflösender Streaming-Audiosignale.

Höhere Geschwindigkeit, bessere Performance

Die Entwicklung eines audiophilen Netzwerk-Switches mit höheren Übertragungsraten basiert auf den Grundlagen des digitalen Schaltungsdesigns. Ein System, das für sehr hohe Übertragungsgeschwindigkeiten ausgelegt ist, verfügt grundsätzlich über größere Stabilitätsreserven. Dadurch fallen Timing-Fehler im Vergleich zu langsameren Systemen deutlich geringer aus. Hochgeschwindigkeitsgeräte liefern deshalb selbst bei niedrigen Datenraten eine bessere Performance als Systeme, die von vornherein nur für diese niedrigeren Geschwindigkeiten ausgelegt sind.

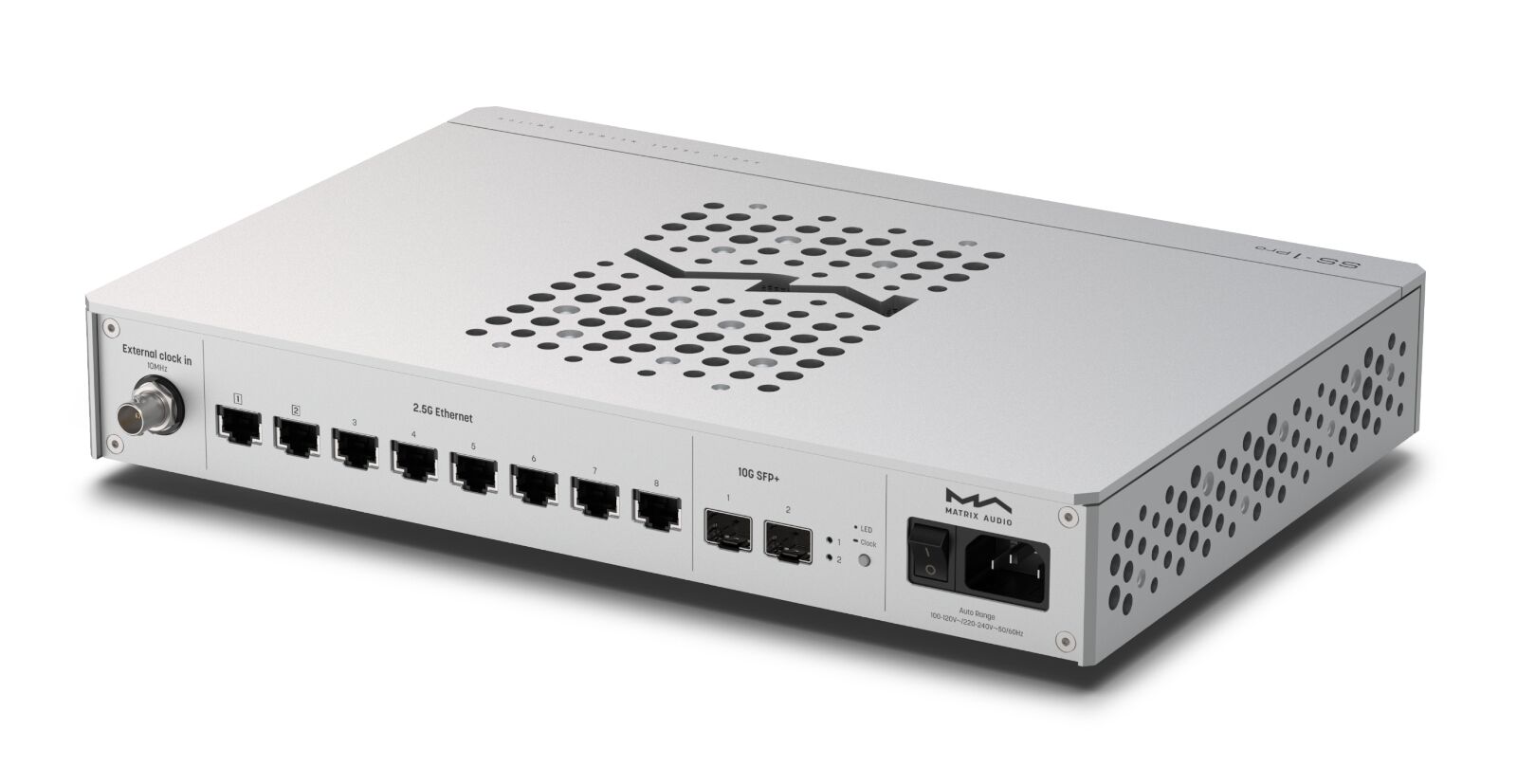

Zwei galvanisch getrennte 10-Gbit/s-Anschlüsse

Zwei SFP/SFP+ Ports mit bis zu 10 Gbit/s ermöglichen den Einsatz von Glasfaser- oder RJ45-Modulen entsprechend Ihrer Anforderungen. Dadurch können sowohl Netzwerkgeräte als auch digitale Audioplayer über die SFP-Anschlüsse verbunden werden. Die Verwendung von Glasfaserkabeln sorgt für eine vollständige galvanische Trennung zwischen Netzwerk- und Audiogeräten und verhindert, dass hochfrequente Störungen oder Rauschen über die Masseverbindung in die Audioanlage gelangen.

Unabhängige Ethernet-Anschlüsse

Der SS-1 Pro / SS-1 verfügt nicht nur über mehrere Ethernet-Ports mit bis zu 2,5 Gbit/s, sondern auch über zwei dedizierte 100-Mbit/s-Anschlüsse. Durch die reduzierte Verbindungsgeschwindigkeit können mögliche Bitfehler während der Datenübertragung minimiert werden.

Diese Anschlüsse verfügen über separate Buchsen mit großzügigem Abstand zueinander. Dadurch lassen sich auch hochwertige Netzwerkkabel komfortabel anschließen. Zusätzlich kommen unabhängige Ethernet-Übertrager der 10-Gbit/s-Klasse sowie vollständig abgeschirmte Netzwerkbuchsen zum Einsatz. Jeder Signalübertrager ist durch ein eigenes Metallgehäuse abgeschirmt, was die Widerstandsfähigkeit gegenüber Hochfrequenzstörungen deutlich erhöht.

Externer Clock-Eingang & RF-Synthesizer

Das Taktsystem spielt in digitalen Schaltungen eine zentrale Rolle – Netzwerk-Switches bilden hierbei keine Ausnahme. Im SS-1 Pro besteht dieses System aus einer Femto-Clock sowie einem hochpräzisen HF-Synthesizer mit extrem geringem Phasenrauschen.

Der SS-1 Pro unterstützt zwei Betriebsarten:

Interner Clock-Modus

Die interne Femto-Clock dient als Referenz für den HF-Synthesizer, der daraus ein äußerst stabiles Taktsignal mit niedrigstem Phasenrauschen für den Hauptcontroller erzeugt.

Externer Clock-Modus

Das externe 10-MHz-Referenzsignal dient als Taktbasis für den HF-Synthesizer. Über eine DPLL-Schaltung wird daraus ein synchronisiertes und hochstabiles Taktsignal mit äußerst geringem Phasenrauschen für den Hauptcontroller erzeugt.

Auch der SS-1 besitzt eine Femto-Clock mit extrem niedrigem Phasenrauschen. Obwohl hier auf den RF-Synthesizer verzichtet wird, liefert das Taktsystem dennoch eine außergewöhnlich hohe Performance.

Konfigurierbare Status-LEDs

Die LED-Anzeigen der Netzwerkanschlüsse können über eine Taste auf der Rückseite deaktiviert werden. Dadurch stören keine Lichtquellen beim Musikhören in dunklen oder abgedunkelten Räumen.

Lineares Netzteil, lautlose Kühlung

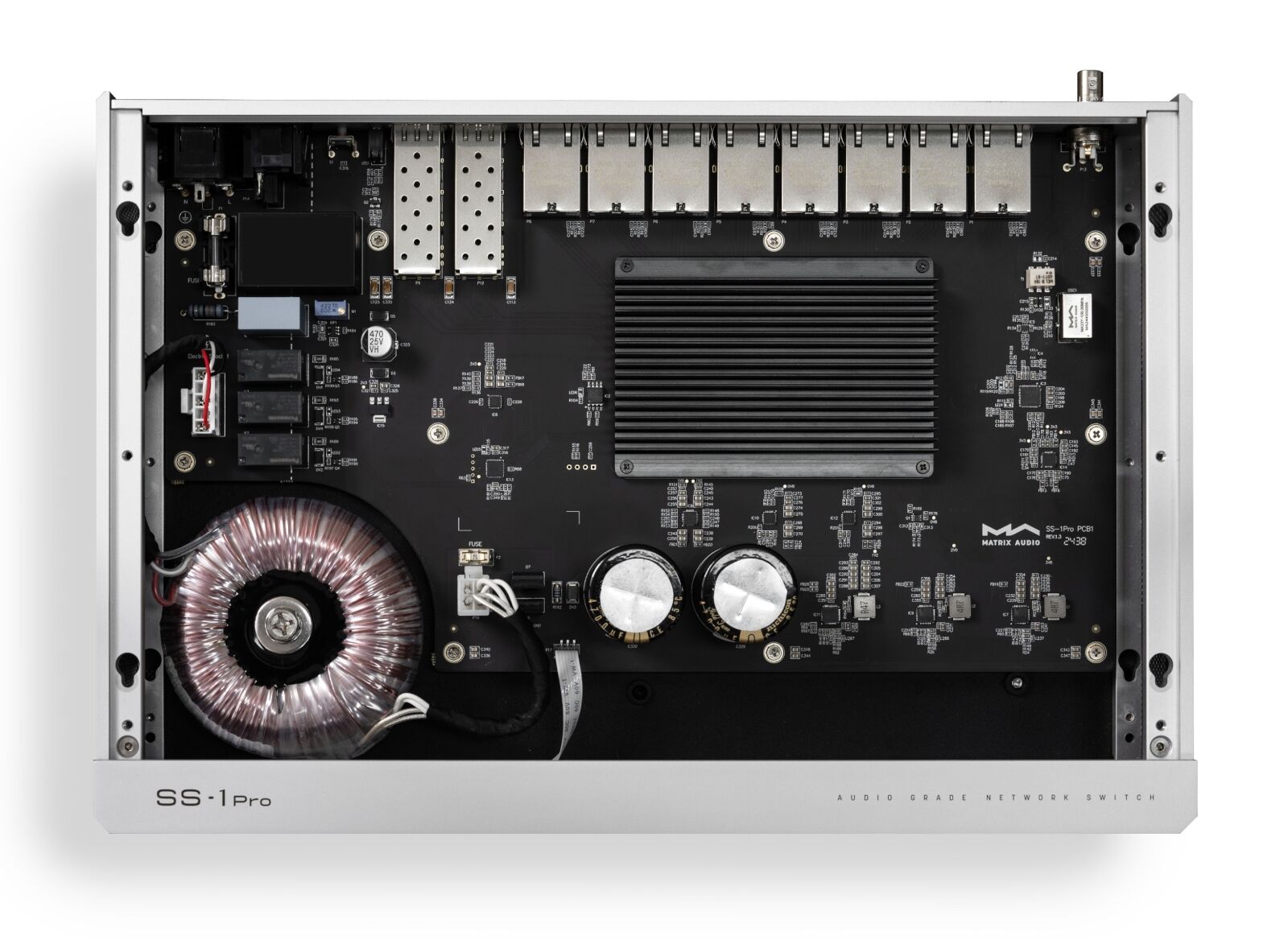

Im SS-1 Pro bildet ein speziell entwickelter O-Core-Ringkerntransformator zusammen mit schnellen Schottky-Dioden und nahezu 10.000 μF Audio-Kondensatoren die erste Stufe der Stromversorgung.

Bis zu sechs extrem rauscharme LDO-Spannungsregler versorgen das Taktsystem und den Hauptcontroller mit sauberem Strom. Ein großer passiver Kühlkörper übernimmt die Wärmeableitung des Hauptprozessors vollständig geräuschlos.

Optionale externe Stromversorgung

Für maximale Aufrüstbarkeit verfügt der SS-1 über einen zusätzlichen DC-Eingang, über den ein externes lineares Netzteil angeschlossen werden kann.

Sobald der DC-Eingang verwendet wird, wird die interne AC-Stromversorgung automatisch getrennt. Die externe Spannungsversorgung speist die Femto-Clock und den Hauptcontroller über interne Filter sowie vier extrem rauscharme LDO-Spannungsregler direkt mit sauberem Strom.

Präzises und flexibles Gehäusedesign

Das präzisionsgefertigte CNC-Aluminiumgehäuse folgt der neuen Designsprache von Matrix Audio. Gemeinsam mit der verstärkten Stahlbodenplatte entsteht eine äußerst stabile Konstruktion.

Serienmäßig wird das Gerät mit vier Entkopplungsfüßen ausgeliefert. Je nach Aufstellungsort und klanglicher Abstimmung können diese problemlos auf eine Drei-Punkt-Aufstellung umgerüstet werden.

Technische Daten

Unterstützte Standards und Protokolle

• IEEE 802.3: 10BASE-T
• IEEE 802.3u: 100BASE-X
• IEEE 802.3z: 1000BASE-T
• IEEE 802.3ab: 1000BASE-T
• IEEE 802.3ae: 10G BASE-SR/LR
• IEEE 802.3bz: 2.5G/5G BASE-T
• IEEE 802.3cb: 2500BASE-X

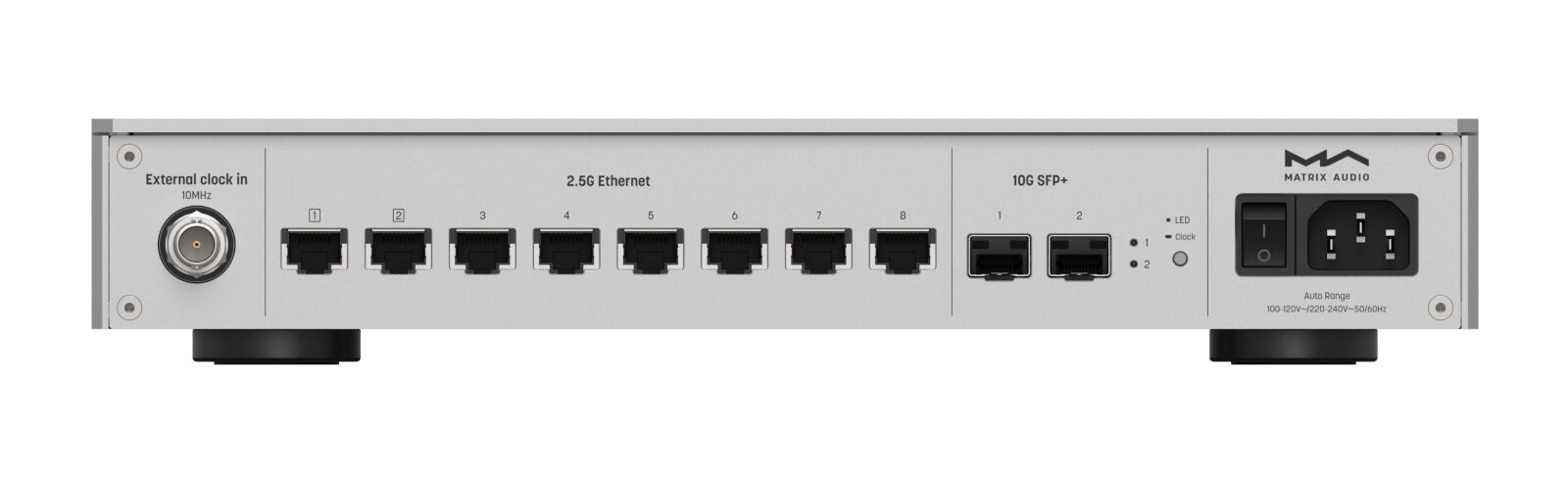

Anschlüsse

SS-1 Pro

• 2 × RJ45 (100 Mbit/s / 10 Mbit/s)
• 6 × RJ45 (2,5 Gbit/s / 1 Gbit/s / 100 Mbit/s / 10 Mbit/s)
• 2 × SFP/SFP+ (10 Gbit/s)

SS-1

• 2 × RJ45 (100 Mbit/s / 10 Mbit/s)
• 4 × RJ45 (2,5 Gbit/s / 1 Gbit/s / 100 Mbit/s / 10 Mbit/s)
• 2 × SFP/SFP+ (10 Gbit/s)

Externer Clock-Eingang

Nur beim SS-1 Pro

• 10 MHz
• 50 Ω Impedanz
• Sinus- oder Rechtecksignal

LED-Anzeigen

• 1 × LED für Stromversorgung / Status
• 2 × LEDs für Clock-Modus (nur SS-1 Pro)
• Jede LAN-Buchse besitzt 2 LEDs für Geschwindigkeit, Link und Aktivität

Maximale MAC-Einträge

• 16K MAC-Adressentabelle

Stromversorgung

SS-1 Pro

AC-Eingang

• Lineares Netzteil mit automatischer Spannungsanpassung
• AC 100–120 V / 50–60 Hz
• AC 220–240 V / 50–60 Hz
• Automatische Spannungsanpassung
• Leistungsaufnahme: < 15 W

SS-1

AC-Eingang

• Schaltnetzteil mit Weitbereichseingang
• AC 100–240 V / 50–60 Hz
• Leistungsaufnahme: < 15 W

DC-Eingang

• Externe Versorgungsspannung: DC 12 V ±10 %
• Mindestleistung externes Netzteil: > 18 W
• Hohlstecker:
  • Außendurchmesser: 5,5 mm
  • Innendurchmesser: 2,1 mm
  • Innenkontakt Plus (+)
  • Außenkontakt Minus (-)

Gewicht & Abmessungen

SS-1 Pro

Gewicht

• 3,4 kg

Abmessungen (B × T × H)

• Breite: 330 mm
• Tiefe: 235 mm
• Höhe: 58,5 mm

SS-1

Gewicht

• 2,3 kg

Abmessungen (B × T × H)

• Breite: 280 mm
• Tiefe: 206 mm
• Höhe: 58,5 mm

Lieferumfang

• Netzkabel × 1
• Schnellstartanleitung × 1
• Garantiekarte × 1
