Fanatec CSL Pedals Load Cell Kit (Black)

Fanatec CSL Pedals Load Cell Kit

Das präzise Load-Cell-Bremsen-Upgrade für deine Fanatec CSL Pedals.

Mit dem Fanatec CSL Pedals Load Cell Kit verwandelst du dein vorhandenes CSL-Pedals-Set in ein deutlich realistischeres und präziseres Drei-Pedal-System. Das Upgrade ersetzt das bisherige Bremspedal durch eine druckempfindliche Load-Cell-Bremse, während das ursprüngliche Bremspedal anschließend als Kupplung genutzt werden kann.

Anders als ein herkömmliches Pedal misst die Load Cell nicht in erster Linie den Pedalweg, sondern die aufgebrachte Bremskraft. Dadurch kannst du deine Bremsmanöver über den Muskelgedächtnis-Effekt besonders konstant wiederholen und den optimalen Bremspunkt zuverlässiger treffen.

Mehr Druckgefühl.
Mehr Konstanz.
Mehr Kontrolle beim Anbremsen.

---

Realistisches Bremsen durch Load-Cell-Technologie

Das Fanatec CSL Pedals Load Cell Kit misst die auf das Bremspedal ausgeübte Kraft. Dieses Prinzip orientiert sich stärker am Bremsgefühl eines realen Fahrzeugs als eine rein wegabhängige Pedalerfassung.

Beim Anbremsen lernst du dadurch, einen bestimmten Druck reproduzierbar aufzubauen. Mit zunehmender Fahrpraxis lassen sich Bremspunkte konstanter treffen und Übergänge von starker Verzögerung zum kontrollierten Lösen der Bremse präziser ausführen.

Die Vorteile:

• druckabhängige Erfassung der Bremskraft
• realistischeres Pedalgefühl
• konstantere Bremsmanöver durch Muskelgedächtnis
• präzisere Kontrolle beim Trail Braking
• bessere Wiederholbarkeit des Bremspunkts

---

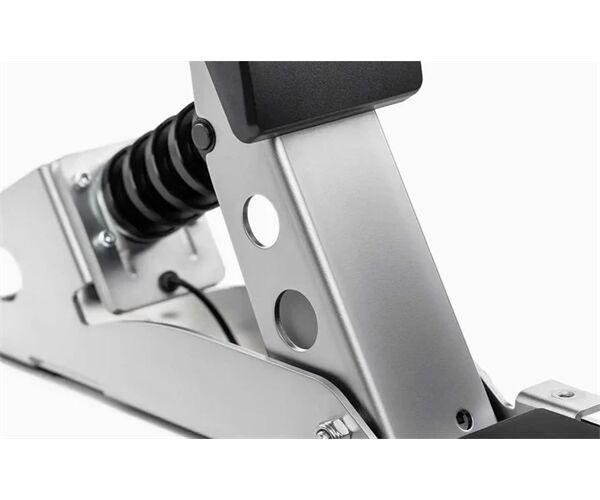

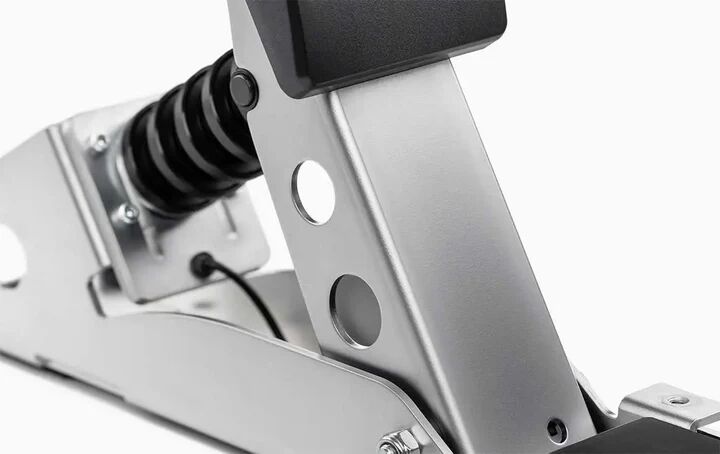

Kräftiger Widerstand durch Elastomer-System

Über dem Load-Cell-Sensor befindet sich ein belastbares Elastomer-Paket mit einer Härte von 65 Shore. Bei zunehmendem Pedaldruck wird dieses Elastomer-System komprimiert und erzeugt einen festen, progressiven Widerstand.

Dadurch vermittelt das Bremspedal ein deutlich strafferes und realistischeres Gefühl als die serienmäßige CSL-Pedalbremse. Das Pedal ist bewusst darauf ausgelegt, über Druck und nicht über einen langen Pedalweg dosiert zu werden.

Eigenschaften des Bremssystems:

• belastbares Elastomer-Paket
• 65 Shore Elastomer-Härte
• kräftiger und realistischer Pedalwiderstand
• präzise Kraftdosierung
• für konstante Bremsmanöver entwickelt

---

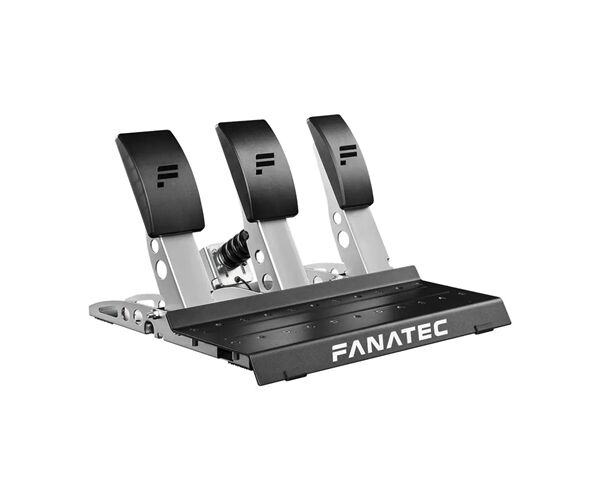

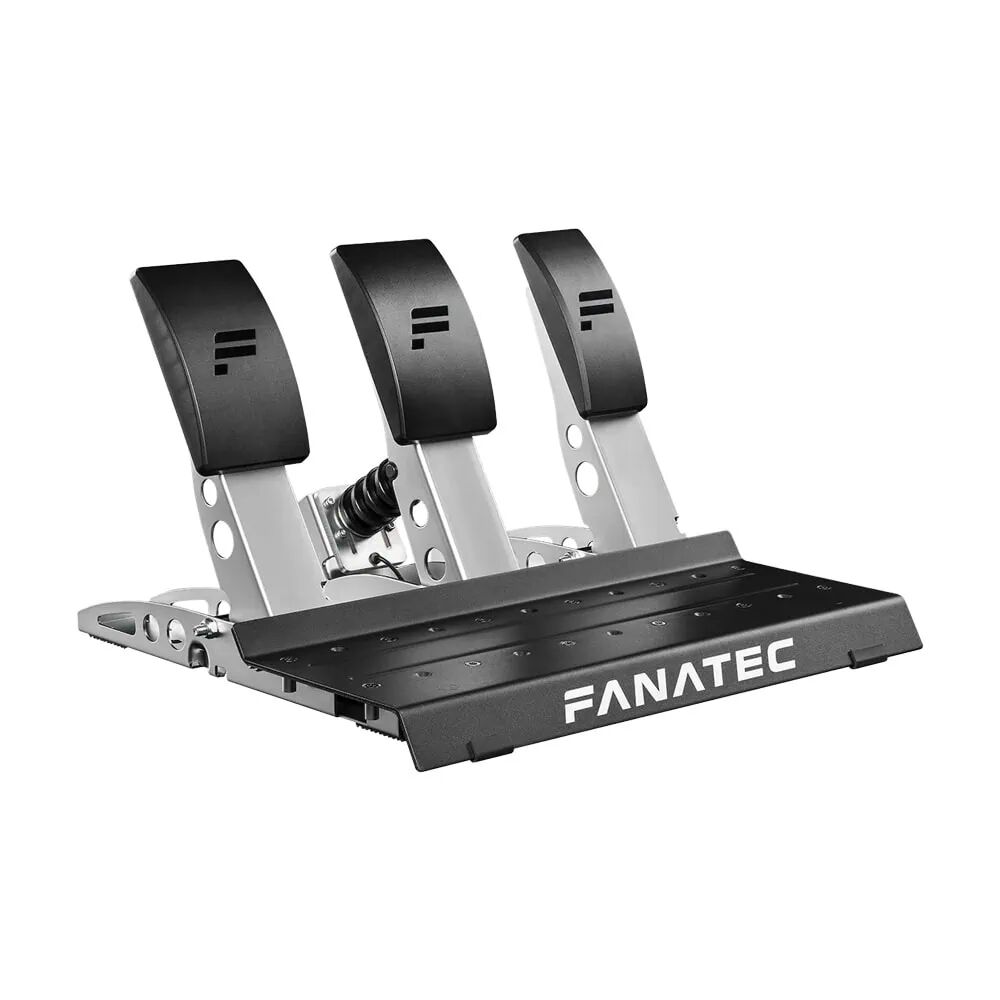

Aus zwei Pedalen wird ein Drei-Pedal-Set

Das Load Cell Kit ersetzt das serienmäßige Bremspedal der Fanatec CSL Pedals vollständig. Das bisherige Bremspedal kann anschließend an einer anderen Position auf der Fersenauflage montiert und als Kupplungspedal verwendet werden.

Damit erhältst du nach dem Upgrade ein vollständiges Pedalset aus Gaspedal, Kupplung und Load-Cell-Bremse. Das separat erhältliche CSL Pedals Clutch Kit wird in diesem Fall nicht benötigt.

Nach dem Umbau stehen dir zur Verfügung:

• Gaspedal
• Load-Cell-Bremspedal
• umgerüstetes Kupplungspedal

---

Robuste Metallkonstruktion

Das Load-Cell-Bremspedal basiert auf einer schweren Stahlkonstruktion. Pedalbasis und Pedalarm sind mit einer perlverchromten Oberfläche versehen und auf eine dauerhafte Nutzung im Sim-Racing-Setup ausgelegt.

Der speziell entwickelte Load-Cell-Sensor arbeitet mit einer Präzision von 12 Bit und ermöglicht eine fein abgestufte Erfassung der aufgebrachten Bremskraft.

Konstruktive Merkmale:

• schwere Stahlkonstruktion
• perlverchromte Pedalbasis
• perlverchromter Pedalarm
• speziell entwickelter Load-Cell-Sensor
• 12-Bit-Sensorauflösung
• für intensive Sim-Racing-Sessions ausgelegt

---

Individuell an dein Setup anpassbar

Das Load-Cell-Bremspedal lässt sich seitlich entlang der Fersenauflage der CSL Pedals verschieben. Dadurch kannst du die Abstände zwischen Gas, Bremse und Kupplung passend zu deiner bevorzugten Sitzposition einstellen.

Zusätzlich ist die Pedalplatte höhenverstellbar. So lässt sich das Pedalset an unterschiedliche Schuhgrößen, Cockpit-Positionen und Fahrstile anpassen.

Einstellmöglichkeiten:

• seitlich verstellbare Pedalposition
• höhenverstellbare Pedalplatte
• individuell einstellbare Bremskraft
• manuelle Kalibrierung der Minimal- und Maximalwerte

---

Einstellbare Bremskraft und manuelle Kalibrierung

Die erforderliche Bremskraft kann über das Fanatec Tuning Menu oder am PC über das Fanatec Control Panel angepasst werden. Die minimale einstellbare Empfindlichkeit liegt laut Hersteller bei ungefähr 10 kg.

Die überarbeitete Elektronik ermöglicht außerdem eine manuelle Kalibrierung aller drei Pedalachsen. Die festgelegten Minimal- und Maximalwerte werden im internen Speicher der Pedalelektronik gesichert.

Bei einer Verbindung über RJ12 mit einer kompatiblen Fanatec Wheelbase wird die Bremskraft über die BRF-Einstellung im Tuning Menu angepasst. Bei einer direkten USB-Verbindung mit dem PC erfolgt die Einstellung über das Fanatec Control Panel.

---

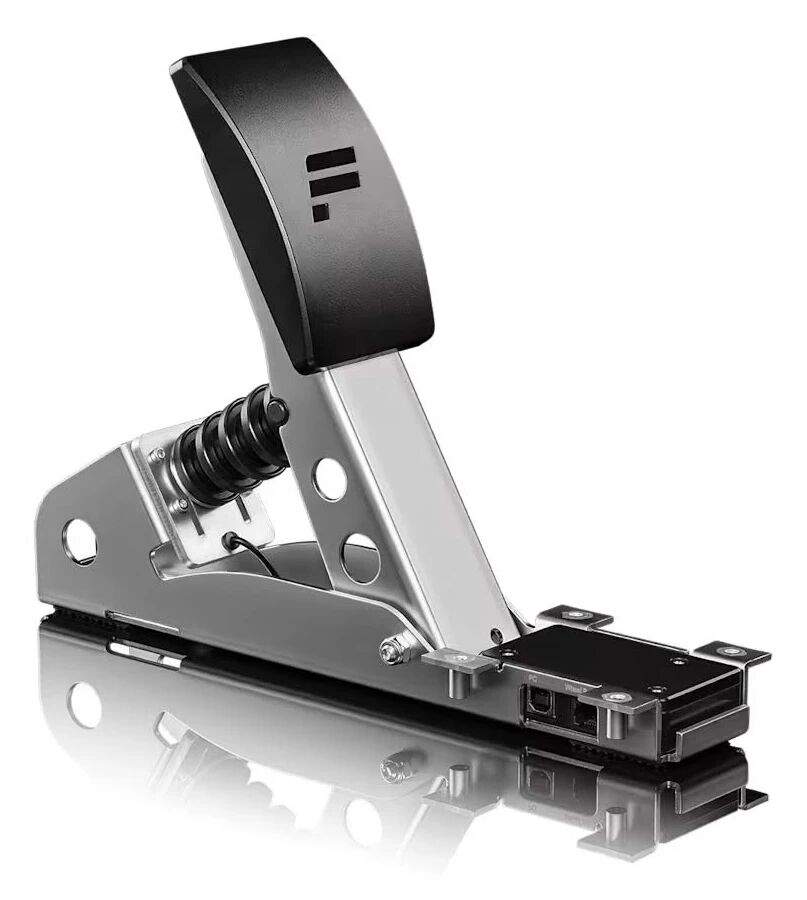

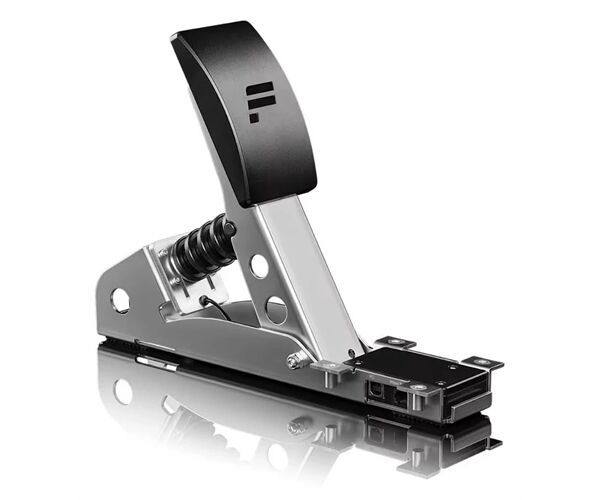

USB- und RJ12-Anschluss

Durch die im Load Cell Kit integrierte Elektronik können die aufgerüsteten CSL Pedals auf zwei verschiedene Arten verbunden werden.

Verbindungsmöglichkeiten:

• RJ12-Verbindung zu einer kompatiblen Fanatec Wheelbase
• direkte USB-Verbindung mit einem Windows-PC

Bei der USB-Verbindung werden die CSL Pedals als eigenständiges Eingabegerät am PC erkannt. Für den Einsatz an einer Konsole müssen die Pedale dagegen über eine kompatible Fanatec Wheelbase beziehungsweise ein kompatibles Fanatec Racing Wheel angeschlossen werden.

Wichtiger Hinweis: USB- und RJ12-Verbindung dürfen nicht gleichzeitig verwendet werden.

---

Technische Highlights

• Load-Cell-Bremsen-Upgrade für Fanatec CSL Pedals
• druckabhängige Messung der Bremskraft
• speziell entwickelter Load-Cell-Sensor
• 12-Bit-Sensorauflösung
• einstellbare Load-Cell-Empfindlichkeit
• ungefähr 10 kg minimale einstellbare Bremskraft
• belastbares Elastomer-Paket mit 65 Shore Härte
• schwere Stahlkonstruktion mit Ausnahme der Pedalplatte
• perlverchromte Pedalbasis und Pedalarm
• seitlich verstellbare Pedalposition
• höhenverstellbare Pedalplatte
• USB- oder RJ12-Verbindung
• direkte Verwendung als USB-Eingabegerät am PC möglich
• manuelle Kalibrierung aller drei Pedalachsen
• Speicherung der Kalibrierungswerte im internen Speicher
• ursprüngliches Bremspedal anschließend als Kupplung nutzbar

---

Technische Daten

Produkttyp: Load-Cell-Bremsen-Upgrade

Kompatibles Pedalset: Fanatec CSL Pedals

Messprinzip: druckabhängige Load-Cell-Messung

Sensorauflösung: 12 Bit

Minimale einstellbare Bremskraft: ca. 10 kg

Elastomer-Härte: 65 Shore

Material: schwere Stahlkonstruktion, ausgenommen Pedalplatte

Oberfläche: perlverchromte Pedalbasis und Pedalarm

Pedalposition: seitlich auf der Fersenauflage verstellbar

Pedalplatte: höhenverstellbar

Anschlüsse: USB oder RJ12

Kalibrierung: manuelle Minimal- und Maximalkalibrierung aller drei Pedalachsen

Speicherung: Kalibrierungswerte werden intern gespeichert

Plattformen: PC und unterstützte Konsolen über kompatible Fanatec Wheelbase

---

Kompatibilität

Pedalset

• Fanatec CSL Pedals

Das Fanatec CSL Pedals Load Cell Kit ist ausschließlich mit den Fanatec CSL Pedals kompatibel. Es kann nicht mit anderen Fanatec Pedalsets verwendet werden.

Kompatible Fanatec Wheelbases in Verbindung mit CSL Pedals

• alle Fanatec CSL Elite Wheelbases
• Fanatec CSL DD Wheel Base
• alle Fanatec ClubSport Wheelbases
• alle Fanatec Podium Wheelbases

Kompatibles Zubehör

• Fanatec CSL Pedals Tuning Kit
• Fanatec CSL Pedals Clutch Kit

Das CSL Pedals Clutch Kit ist für den Aufbau eines Drei-Pedal-Sets nicht erforderlich, wenn das Load Cell Kit verwendet wird. Das bisherige Bremspedal kann nach dem Umbau als Kupplung eingesetzt werden.

Plattformen

• PC: direkte Verbindung per USB oder Verbindung über eine kompatible Fanatec Wheelbase per RJ12
• PlayStation: Verwendung über eine kompatible und entsprechend lizenzierte Fanatec Wheelbase beziehungsweise ein Fanatec Racing Wheel
• Xbox: Verwendung über eine kompatible Fanatec Wheelbase beziehungsweise ein Xbox-kompatibles Fanatec Racing Wheel

Die Kompatibilität mit Konsolen und Rennspielen hängt von der verwendeten Fanatec Wheelbase beziehungsweise dem verwendeten Racing Wheel ab.

---

Lieferumfang

• vormontiertes Load-Cell-Bremspedal
• 1 × USB-Kabel
• 1 × RJ12-zu-RJ12-Kabel
• 1 × Torx-Schlüssel
• M4 × 12 Montageschrauben zur Befestigung an der Fersenauflage
• 1 × Kurzanleitung

---

Häufige Fragen zum Fanatec CSL Pedals Load Cell Kit

Was bringt das Fanatec CSL Pedals Load Cell Kit?

Das Fanatec CSL Pedals Load Cell Kit ersetzt die serienmäßige Bremse der CSL Pedals durch ein druckempfindliches Load-Cell-Bremspedal. Dadurch lässt sich die Bremskraft realistischer und konstanter dosieren, weil der Sensor den ausgeübten Druck und nicht nur den Pedalweg erfasst.

Mit welchen Pedalen ist das Fanatec CSL Pedals Load Cell Kit kompatibel?

Das Fanatec CSL Pedals Load Cell Kit ist ausschließlich mit den Fanatec CSL Pedals kompatibel. Es kann nicht mit anderen Fanatec Pedalsets verwendet werden.

Wird das bisherige Bremspedal nach dem Umbau als Kupplung verwendet?

Ja. Das Load Cell Kit ersetzt das bisherige Bremspedal. Das ursprüngliche Bremspedal kann anschließend seitlich versetzt montiert und als Kupplungspedal genutzt werden. Dadurch entsteht ein vollständiges Drei-Pedal-Set.

Benötige ich zusätzlich das CSL Pedals Clutch Kit?

Nein. Beim Einbau des Fanatec CSL Pedals Load Cell Kits kann das bisherige Bremspedal als Kupplung verwendet werden. Das separate CSL Pedals Clutch Kit ist deshalb für ein Drei-Pedal-Setup nicht erforderlich.

Wie funktioniert eine Load-Cell-Bremse?

Eine Load-Cell-Bremse misst die auf das Pedal ausgeübte Kraft. Dadurch wird die Bremsleistung über den Pedaldruck gesteuert. Dieses Prinzip ermöglicht ein realistischeres Bremsgefühl und hilft dabei, Bremsmanöver über das Muskelgedächtnis konstant zu wiederholen.

Kann die Bremskraft des CSL Pedals Load Cell Kits eingestellt werden?

Ja. Die benötigte Bremskraft kann über die BRF-Einstellung im Fanatec Tuning Menu oder am PC über das Fanatec Control Panel angepasst werden. Die minimale einstellbare Empfindlichkeit entspricht laut Hersteller ungefähr 10 kg Bremskraft.

Kann ich die CSL Pedals mit Load Cell Kit direkt per USB am PC anschließen?

Ja. Nach dem Einbau des Load Cell Kits können die Fanatec CSL Pedals direkt per USB mit einem Windows-PC verbunden und als eigenständiges Eingabegerät verwendet werden. Alternativ ist die Verbindung per RJ12 über eine kompatible Fanatec Wheelbase möglich.

Kann ich USB und RJ12 gleichzeitig anschließen?

Nein. Die Fanatec CSL Pedals dürfen nach dem Load-Cell-Upgrade entweder per USB mit dem PC oder per RJ12 mit einer kompatiblen Fanatec Wheelbase verbunden werden. Beide Anschlüsse dürfen nicht gleichzeitig verwendet werden.

Funktioniert das Fanatec CSL Pedals Load Cell Kit an PlayStation und Xbox?

Ja, sofern die aufgerüsteten CSL Pedals per RJ12 mit einer kompatiblen Fanatec Wheelbase beziehungsweise einem unterstützten Fanatec Racing Wheel verbunden werden. Die Konsolenkompatibilität wird durch die verwendete Wheelbase oder das Racing Wheel bestimmt.

Kann die Position des Load-Cell-Bremspedals angepasst werden?

Ja. Das Bremspedal kann seitlich entlang der Fersenauflage der CSL Pedals verschoben werden. Zusätzlich lässt sich die Höhe der Pedalplatte an die bevorzugte Fußposition anpassen.

---

Unser Fazit

Das Fanatec CSL Pedals Load Cell Kit ist eines der wirkungsvollsten Upgrades für ein vorhandenes CSL-Pedals-Set. Die druckabhängige Load-Cell-Messung ermöglicht ein deutlich realistischeres Bremsgefühl und hilft dabei, Bremsmanöver konstant und präzise zu wiederholen.

Gleichzeitig wird das bisherige Bremspedal zur Kupplung, sodass aus dem ursprünglichen Zwei-Pedal-Set eine vollständige Drei-Pedal-Lösung entsteht. Die robuste Stahlkonstruktion, die einstellbare Bremskraft sowie die Anschlussmöglichkeiten über USB oder RJ12 machen das Load Cell Kit zur idealen Erweiterung für ambitionierte Sim Racer.
